HF115F-T/TH 功率繼電器
產品分類：宏發功率繼電器
產品說明：· 耐高溫型: 105 ℃
· 低高度，僅為15.7mm
· 線圈與觸點間介質耐壓5KV
· 爬電距離為10mm
· 滿足VDE0700/0631加強絕緣要求
· 可提供符合IEC60335-1標準產品
· 塑封型與防焊劑型可供選擇
· 配有多種插座可供選擇
· UL絕緣等級：F級
· 環保產品 (符合RoHS)
· 外形尺寸：(29.0 x 12.7 x15.7) mm
- 種類
- 額定/性能

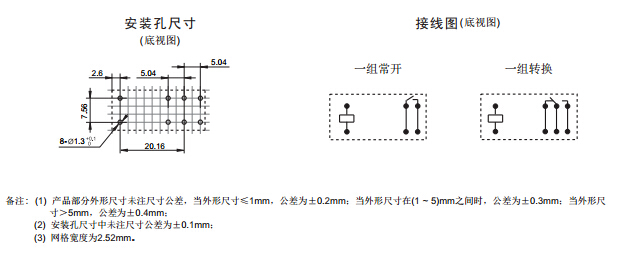

- 外形尺寸
- 注意事項
|
小型大功率繼電器
|
產品型號：HF115F-T/TH
|
· 耐高溫型: 105 ℃
· 低高度，僅為15.7mm
· 線圈與觸點間介質耐壓5KV
· 爬電距離為10mm
· 滿足VDE0700/0631加強絕緣要求
· 可提供符合IEC60335-1標準產品
· 塑封型與防焊劑型可供選擇
· 配有多種插座可供選擇
· UL絕緣等級：F級
· 環保產品 (符合RoHS)

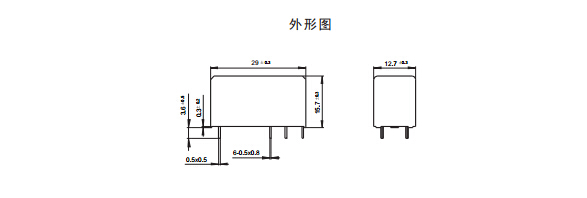

· 外形尺寸：(29.0 x 12.7 x15.7) mm
|
|
觸點參數
|
|
觸點形式：
|
1H,1Z
|
|
觸點材料：
|
AgSnO2?, AgNi , AgCdO
|
|
觸點負載：
|
HF115F-TH: 10A 250VAC
HF115F-T: 16A 250VAC
|
|
最大切換電壓 ：
|
440VAC / 300VDC
|
|
最大切換功率：
|
HF115F-TH: 2500VA
HF115F-T: 4000VA
|
|
機械耐久性：
|
1×107次
|
|

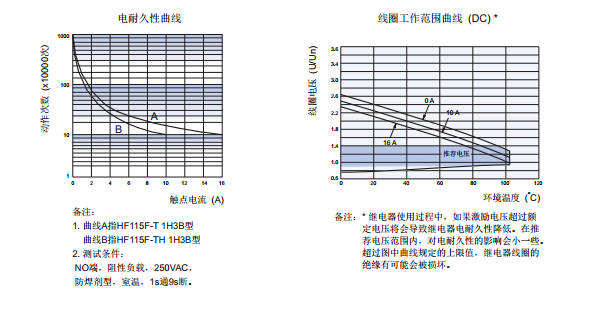

電耐久性：
|
1×105次
|
|
線圈參數
|
|
額定電壓：
|
(5~60)VDC
|
|
額定線圈功率：
|
0.25W,0.4W
|
|
|
性能參數
|
|
絕緣電阻：
|
1000MΩ
|
介質耐壓
(線圈與觸點間)：
|
5000VAC
|
|
動作時間(max.)：
|
15ms
|
|
釋放時間(max.)：
|
8ms
|
|
溫度范圍：
|
-40℃ ~ 105℃
|
|
引出端方式：
|
PCB直插式(THT)?
|
|
