D2HW-A201D-B 密封型超級小型基本開關
產品分類：歐姆龍微動開關
產品說明：行業內最小尺寸、可進行可靠開關的長行程開關
? 主體部分尺寸為前代產品的78%，有利于設備的小型化。
? 沒有擺桿也同樣使用方便的長進程規格（OT參考值：1.4mm）。
? 不含對環境有害的物質，導致類型也實現無鉛化。
|
額定電壓
|
阻性負載
|
|
AC125V
|
0.1A
|
DC12V
DC24V
DC42V
|
2A
1A
0.5A
|
|
注.
|
上述額定值是在下面條件下測得的數據。
|
|
（1）環境溫度：20±2℃
|
|
（2）環境濕度：65±5%RH
|
|
（3）操作頻率：30次/min
|
|
|
D2SW-P2
|
D2SW-P01
|
|
容許操作速度
|
1mm～500mm/s(針狀按鈕型的情況)
|
|
容許操作頻率
|
30次/min
|
|
絕緣電阻
|
100MΩ（DC500V絕緣電阻計）
|
|
接觸電阻（初始值）
|
端子型
|
100mΩ以下
|
|
導線型
|
150mΩ以下
|
|
耐電壓
|
同極端子間
|
AC600V 50/60Hz 1min
|
|
帶電金屬部與地之間
|
AC1,500V 50/60Hz 1min
|
|
各端子和非帶電金屬部間
|
AC1,500V 50/60Hz 1min
|
|
振動＊1
|
誤動作
|
頻率10～55Hz 雙振幅1.5mm
|
|
沖擊＊1
|
耐久
|
最大1000m/s2
|
|
誤動作
|
最大300m/s2
|
|
壽命＊2
|
機械
|
100萬次以上（60次/min）
|
|
電氣
|
10萬次以上（20次/min）
|
|
保護結構
|
端子型
|
IEC IP67（端子部除外）
|
|
導線型
|
IEC IP67
|
|
使用環境溫度
|
-40~+85℃ 60%RH以下（無結冰、無凝露）
|
|
使用環境濕度
|
95%RH以下（+5~+35℃時）
|
|
重量
|
約0.7g（端子型的針狀按鈕型的情況）
|
|
注.
|
上述數值為初始值。
|
|
*1.
|
針狀按鈕型有自由位置和動作限度位置、擺桿為動作限度位置時的值。
接點為開路和閉路1ms以內。
|
|
*2.
|
關于試驗務必請另行查詢。
|

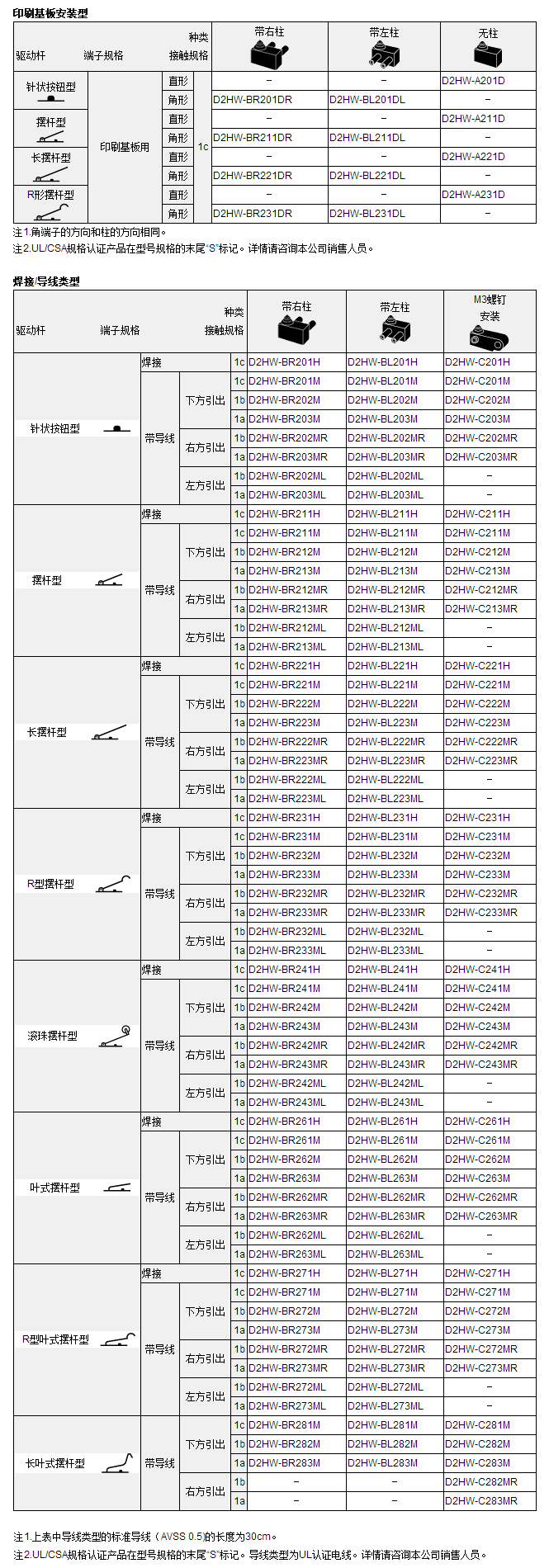

針狀按鈕型
D2HW-□20□□
|
|
|
|
|
無柱
|
帶柱
|
M3螺釘安裝
|
|
|
0.75N
0.10N
|
|
|
1.4mm（參考值）
0.25mm
|
|
自由位置
動作位置
動作限度位置
|
FP最大
OP
TTP最大
|
|
11.2mm
10.4±0.2mm
9.1mm
|
7.2mm
6.4±0.2mm
5.1mm
|
|
擺桿型
D2HW-□21□□
|
|
|
|
|
無柱
|
帶柱
|
M3螺釘安裝
|
|
|
0.75N
0.07N
|
|
|
1.6mm（參考值）
0.5mm
|
|
自由位置
動作位置
動作限度位置
|
FP最大
OP
TTP最大
|
|
12.8mm
11.5±0.5mm
10mm
|
8.8mm
7.5±0.5mm
6mm
|
|
注.
|
.RF的參考值表示的數值按照擺桿的質量不影響按
鈕開關的方向安裝時的值
|
|
長擺桿型
D2HW-□22□□
|
|
|
|
|
無柱
|
帶柱
|
M3螺釘安裝
|
|
|
0.5N
0.03N
|
|
|
2.5mm(參考值)
0.8mm
|
|
自由位置
動作位置
動作限度位置
|
FP最大
OP
TTP最大
|
|
15.5mm
13.3±0.8mm
11mm
|
11.5mm
9.3±0.8mm
7mm
|
|
R形擺桿型
D2HW-□23□□
|
|
|
|
|
無柱
|
帶柱
|
M3螺釘安裝
|
|
|
0.65N
0.05N
|
|
|
1.9mm(參考值)
0.5mm
|
|
自由位置
動作位置
動作限度位置
|
FP最大
OP
TTP最大
|
|
16.5mm
15.2±0.5mm
13.5mm
|
12.5mm
11.2±0.5mm
9.5mm
|
|
滾珠擺桿型
D2HW-□24□□
|
|
|
|
|
|
|
無柱
|
帶柱M3螺釘安裝
|
|
|
0.65N
0.03N
|
|
|
1.9mm(參考值)
0.6mm
|
|
自由位置
動作位置
動作限度位置
|
FP最大
OP
TTP最大
|
|
15.3mm
14±0.6mm
12.3mm
|
|
注1.上述外形尺寸圖中，未注公差為±0.2mm。
|
注2.動作特性為向A方向( )動作時的情況。
|
|
葉式擺桿型
D2HW-□26□□
|
|
|
|
|
無柱
|
帶柱M3螺釘安裝
|
|
|
1.8N
0.20N
|
|
|
1.8mm（參考值）
0.5mm
|
|
自由位置
動作位置
動作限度位置
|
FP最大
OP
TTP最大
|
|
9.3mm
7.4±0.5mm
5.8mm
|
|
R形葉式擺桿型
D2HW-□27□□
|
|
|
|
|
|
|
無柱
|
帶柱M3螺釘安裝
|
|
|
1.8N
0.20N
|
|
|
2.0mm（參考值）
0.5mm
|
|
自由位置
動作位置
動作限度位置
|
FP最大
OP
TTP最大
|
|
12.5mm
10.8±0.5mm
8.9mm
|
|
長葉式擺桿型
D2HW-□28□□
|
|
|
|
|
無柱
|
帶柱M3螺釘安裝
|
|
|
0.9N
0.05N
|
|
|
2.8mm（參考值）
0.7mm
|
|
自由位置
動作位置
動作限度位置
|
FP最大
OP
TTP最大
|
|
19mm
15.4±1.5mm
12.8mm
|
|
