（單位：mm）
東莞市潺林電子有限公司公司是專業的電子元器件提供商，一直專注于國際一流品牌的元器件銷售服務及技術支持
0769-22487520
13066948787
13066948787

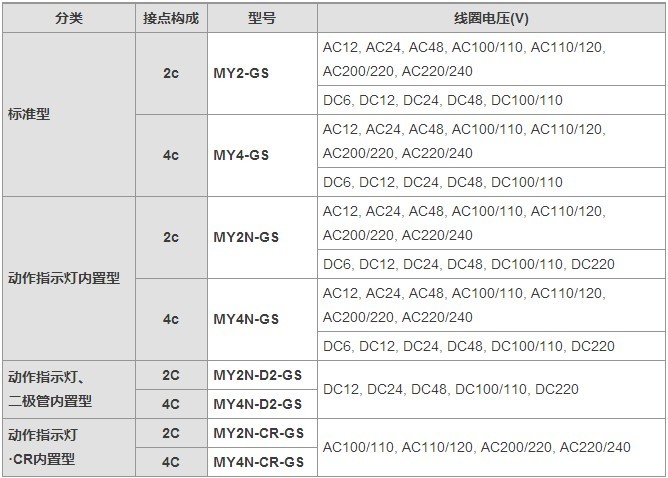

MY-GS 種類

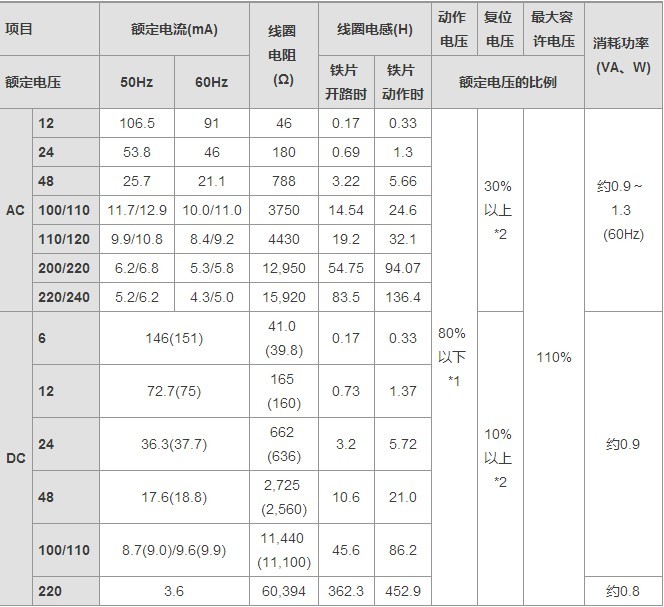

操作線圈
2 ：AC線圈電阻、電感的值為參考值。（60Hz時）?
3 ：動作特性指的是線圈溫度為+23℃時的值。?
4 ：DC線圈的額定電流、線圈電阻（ ）內表示帶動作指示燈的值。?
5 ：最大容許電壓指的是環境溫度為+23℃時的值。?
*1. 每個產品有個體差異，預測實際值為80%以下。?
施加額定值80%以上的電壓時，繼電器會運行，但若要實現規定的性能，請向線圈施加額定電壓。?
*2. 每個產品有個體差異，預測實際值為AC30%以上、DC10%以上。若要切實復位，請確保小于該值。

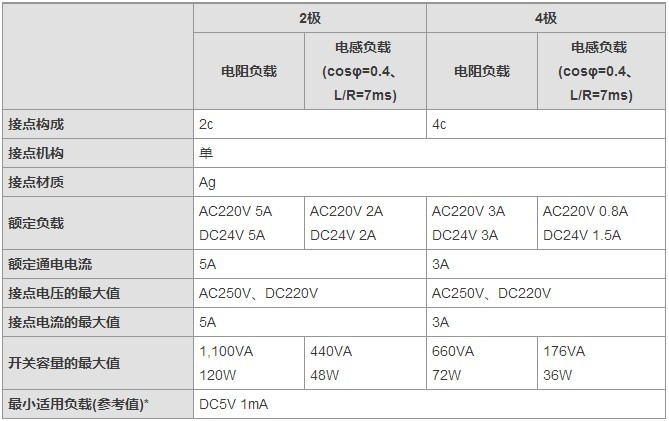

開關部
表示電子回路等微小負載等級中可開關極限的大致基準，并非保證值。?

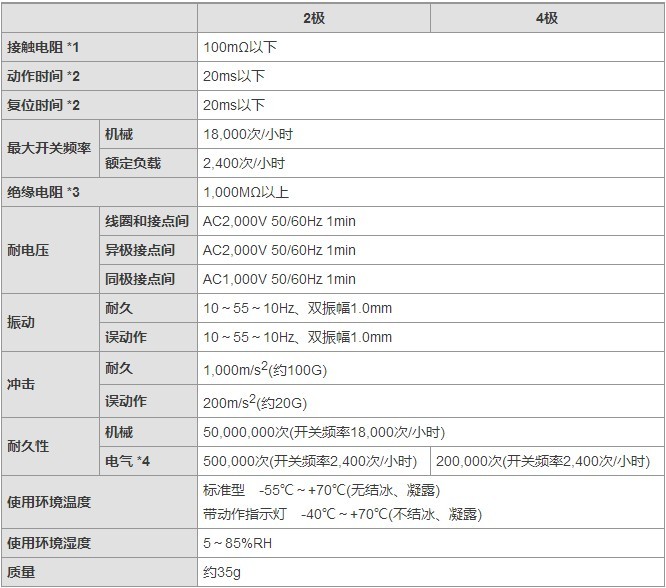

性能
該值可能因開關頻率、環境、希望可靠性基準而發生變化。請在實際使用條件下對實際設備進行確認。
*1. 測量條件： DC5V 1A 電壓下降法。?
*2. 測量條件： 外加額定操作電壓時不包括接點跳動時間。?
*3. 測量條件： 用DC500V絕緣電阻計測量與耐電壓項目中相同的部位?
*4. 環境溫度條件： +23℃?
DUTY比：33%
（單位：mm）
注1：AC規格備有線圈斷線自檢功能。?
2：對于DC規格，請在確認線圈極性后正確接線。?
3：LED的顏色為AC紅色、DC綠色。
注1：AC規格備有線圈斷線自檢功能。?
2：對于DC規格，請在確認線圈極性后正確接線。?
3：LED的顏色為AC紅色、DC綠色。
關于連接插座、DIN導軌安裝用另售件的詳情，請參見“共用插座/DIN導軌相關產品”。?
關于Push-In Plus端子臺插座的詳情，請參見“PYF-□□-PU/P2RF-□□-PU”。
| 插座型號 |
PYF08A-E? PYF14A-E? PYF08A-N? PYF14A-N |
PY08-02? PY14-02 |
|
|---|---|---|---|
| 繼電器型號 | |||
|
MY2-GS? MY2N-GS? MY4-GS? MY4N-GS |
PYC-A1? 1套(2根)?
|
PYC-P?
|
|
